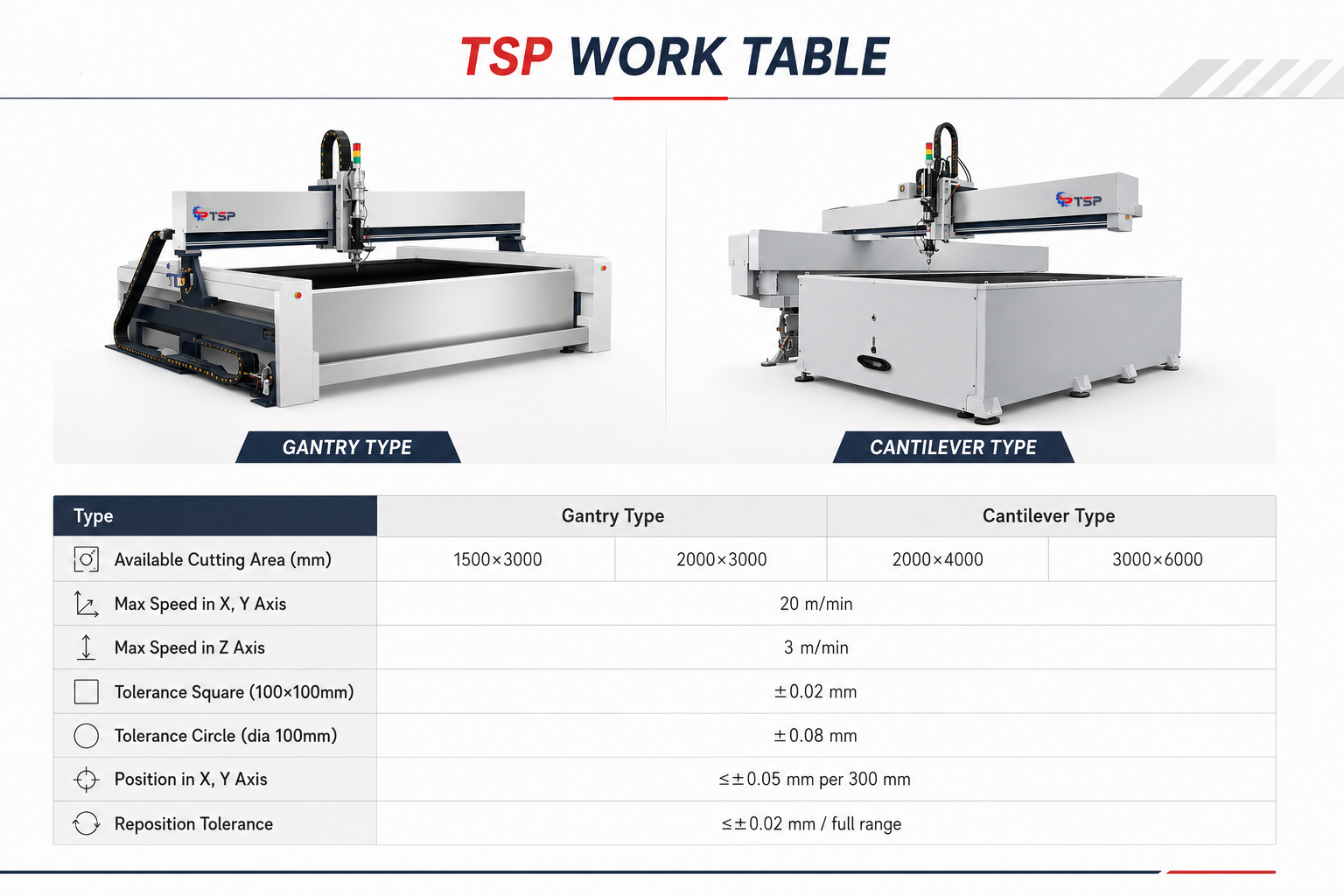

Компания TSP предлагает две различные конфигурации 3-осевых систем гидроабразивной резки, разработанные с учетом разнообразных эксплуатационных требований:

• Портальный (мостовой) тип: В этой конструкции используется двусторонняя система поддержки поперечной балки (ось X) по направляющим (ось Y), что обеспечивает максимальную механическую жесткость. Это идеальный выбор для тяжелых условий эксплуатации, требующих превосходной стабильности, долговечности и неизменно высокой точности обработки.

• Консольный тип: Конструкция с односторонней опорой по оси Y для перемещения балки по оси X обеспечивает компактность оборудования. Этот вариант особенно хорошо подходит для задач, где приоритетными факторами являются свободный доступ к рабочей зоне и экономия производственного пространства.

Технологическое преимущество TSP: Проектирование конструкции и точность

Усиленная архитектура оси X: Наша ось X спроектирована с использованием интегрированных ребер жесткости, что значительно повышает структурную прочность конструкции. Данное решение позволяет балке выдерживать более тяжелые узлы оси Z и 3D-режущие головки, сохраняя при этом исключительную прямолинейность и минимизируя деформацию под нагрузкой. Даже при нахождении режущей головки в средней точке 4-метровой балки измеренное вертикальное отклонение (прогиб) составляет менее 0,1 мм, что гарантирует неизменную точность обработки.

Система раздельного управления водяной средой: Мы применяем принцип проектирования, основанный на «разделении задач», при котором система сбора воды механически изолирована от платформы перемещения. Поскольку ванны для сбора воды подвергаются интенсивным нагрузкам — из-за веса воды и абразивного материала, — а также тепловому расширению при длительной эксплуатации, такая изоляция является критически важной. Физически отделяя бак от станины станка, мы гарантируем, что внешние воздействия и температурные деформации не оказывают никакого влияния на базовую точность резки оборудования.
